(107.05.15) 鋼鐵廠地下消防水管不斷水施工工程

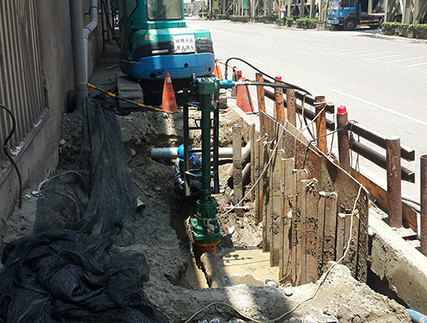

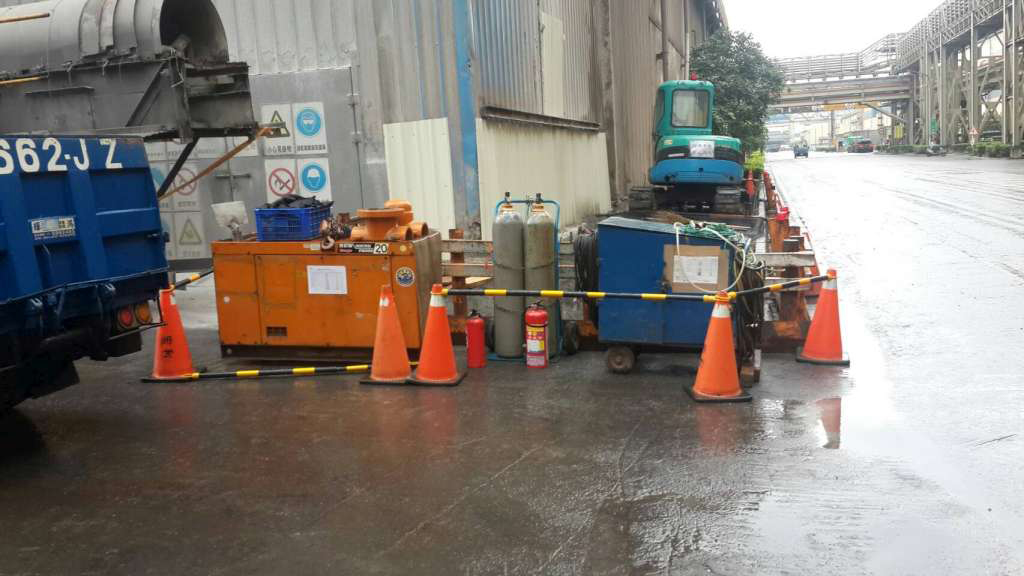

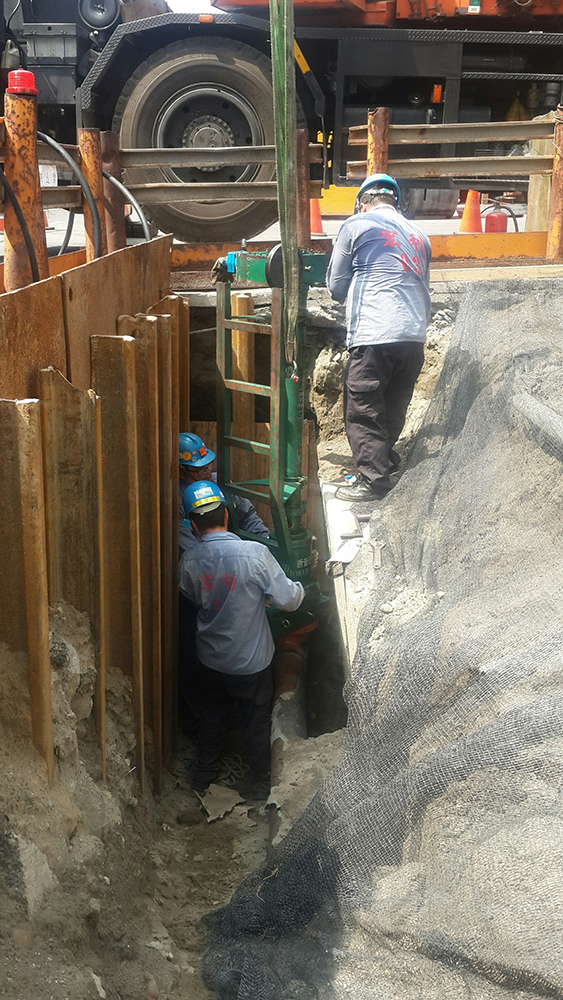

施工前機具定位

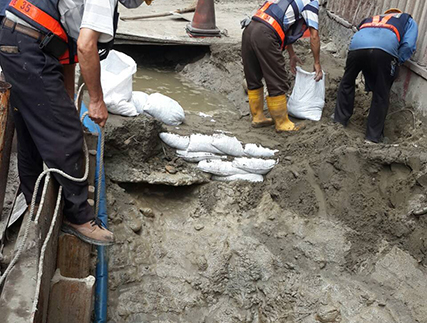

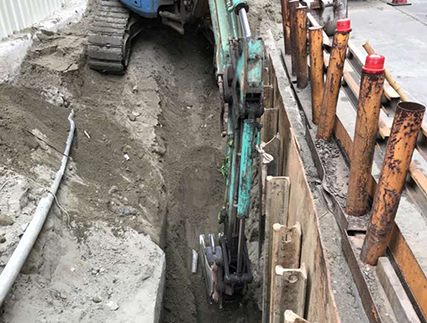

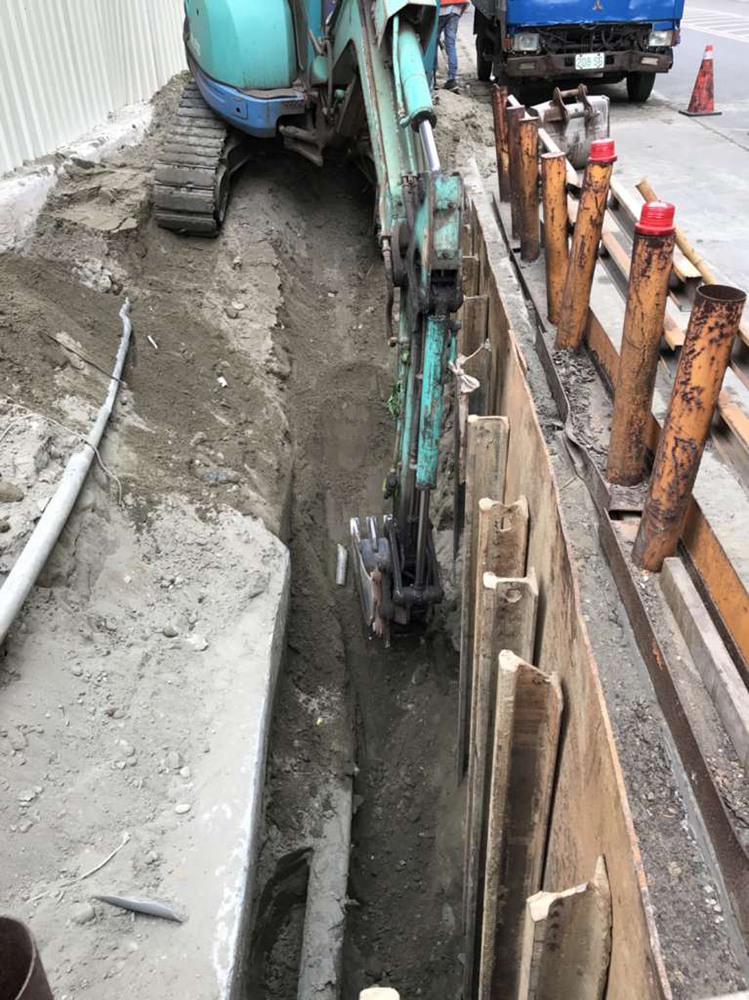

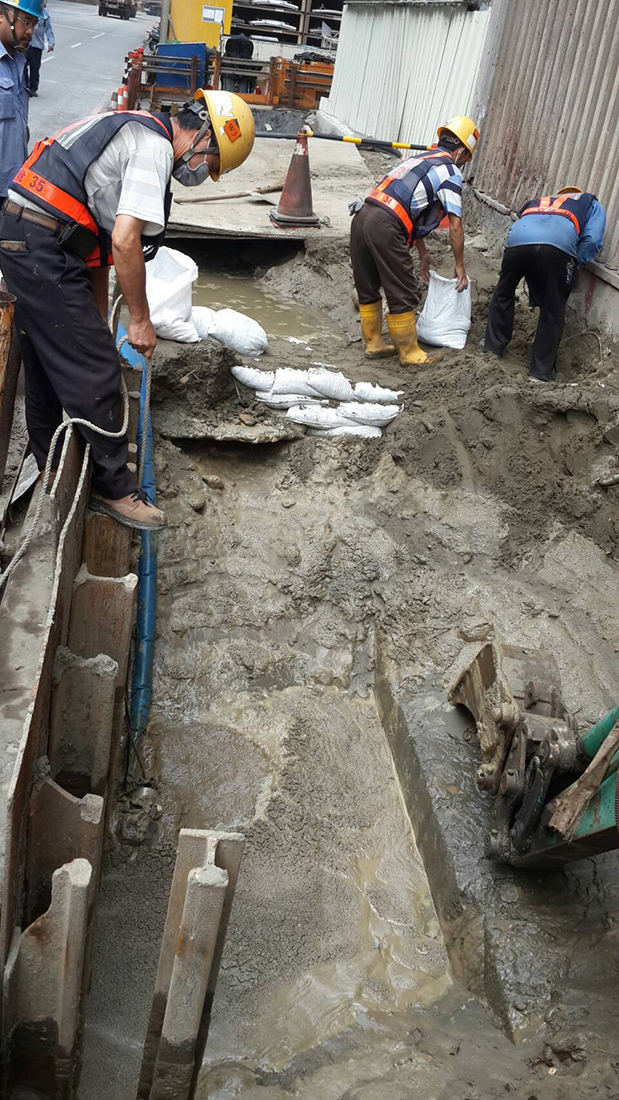

地下消防管南側開挖作業

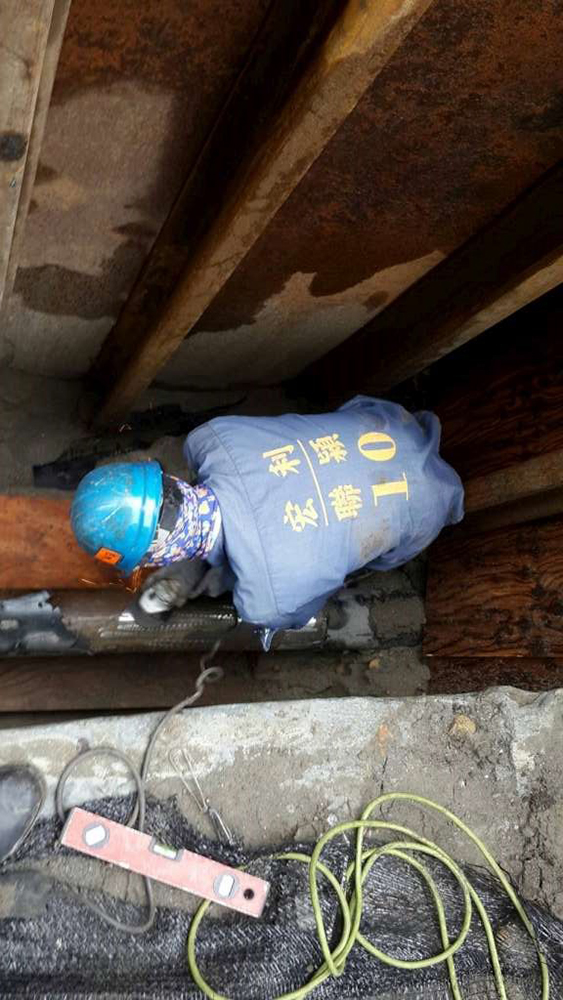

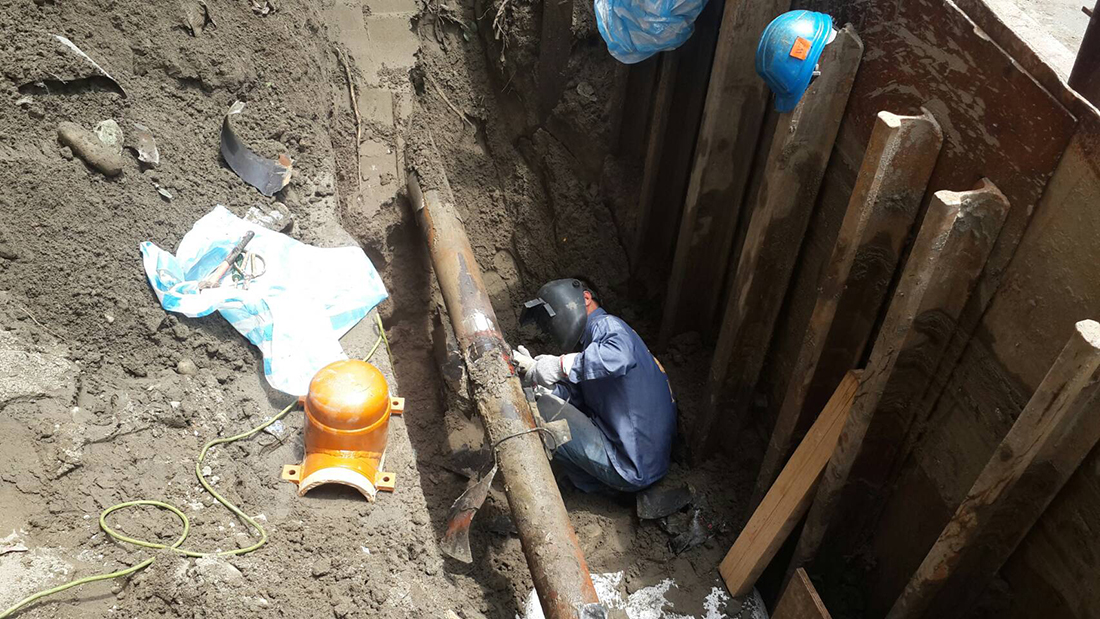

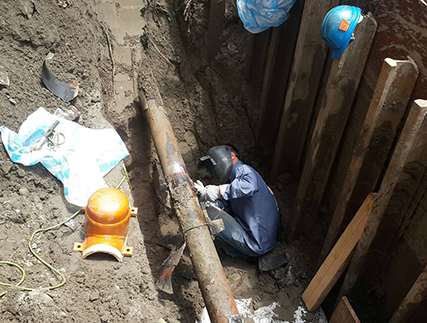

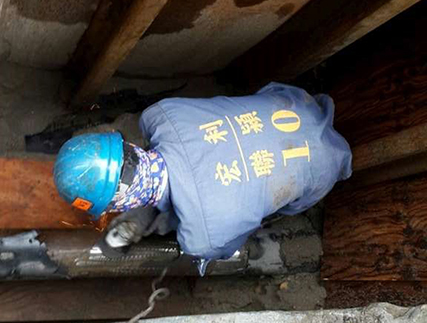

南側模具焊接前進行管路研磨

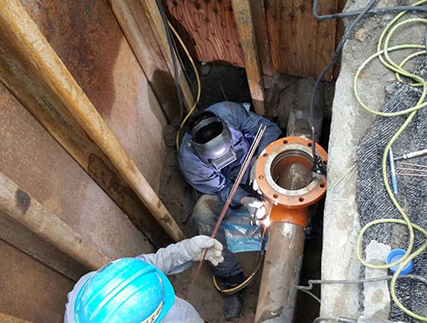

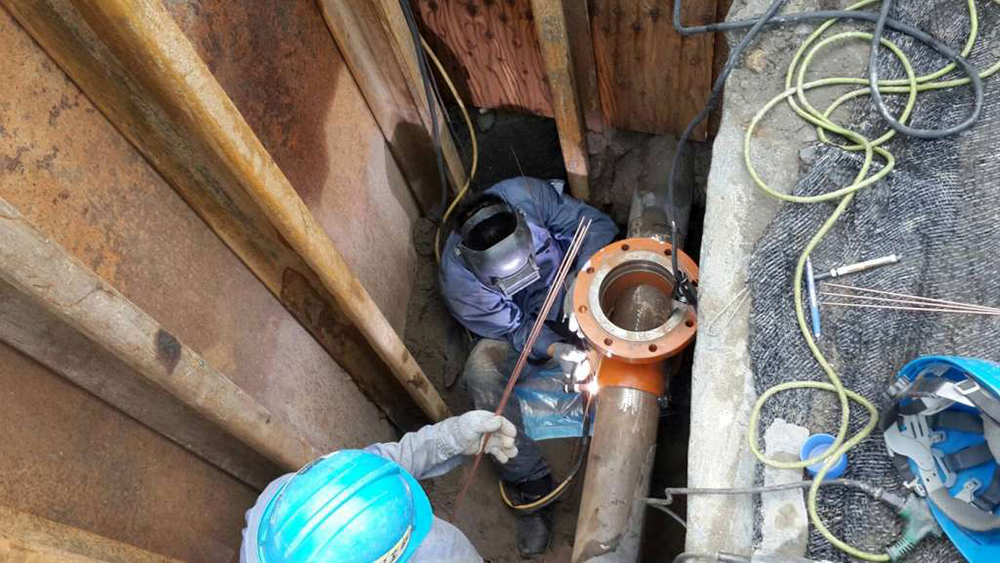

南側模具組焊作業

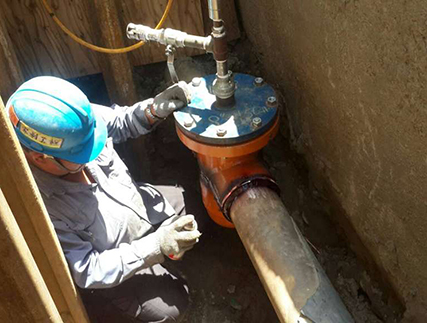

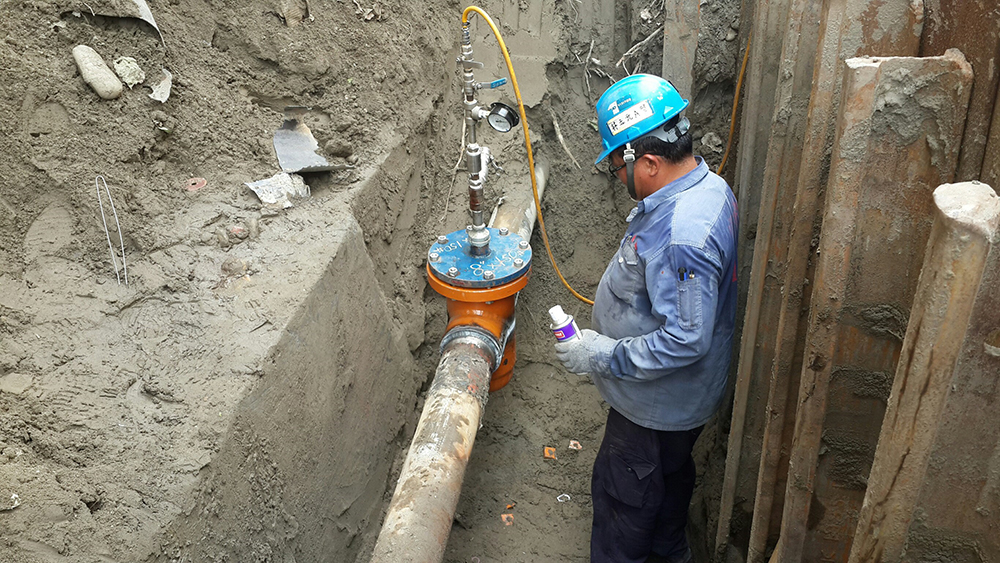

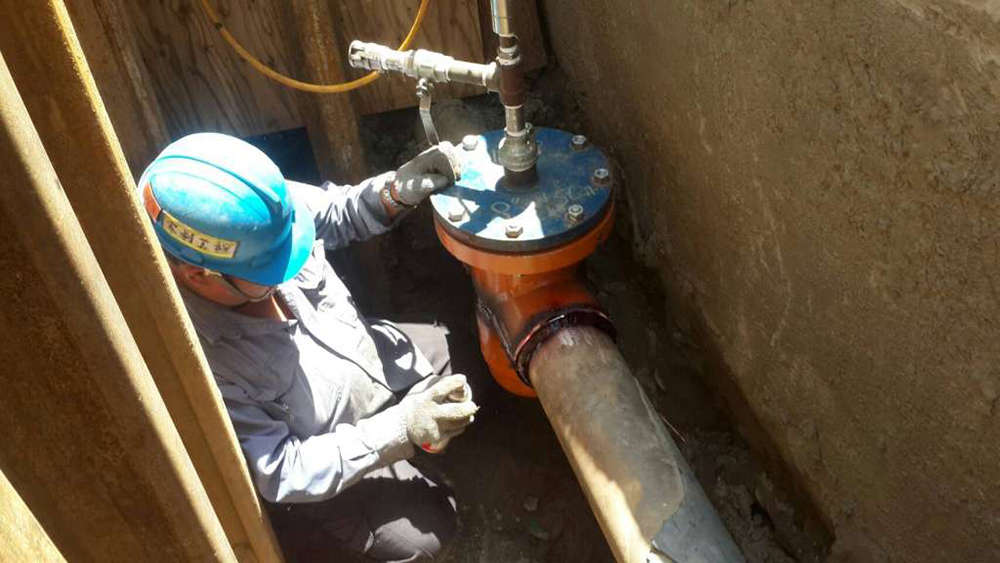

南側模具焊接完成後進行液滲檢測(PT)及試壓作業

地下消防管北側開挖作業

北側模具焊接前進行管路研磨

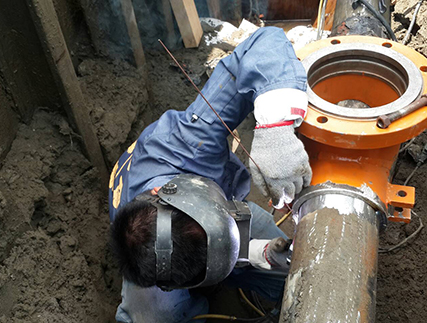

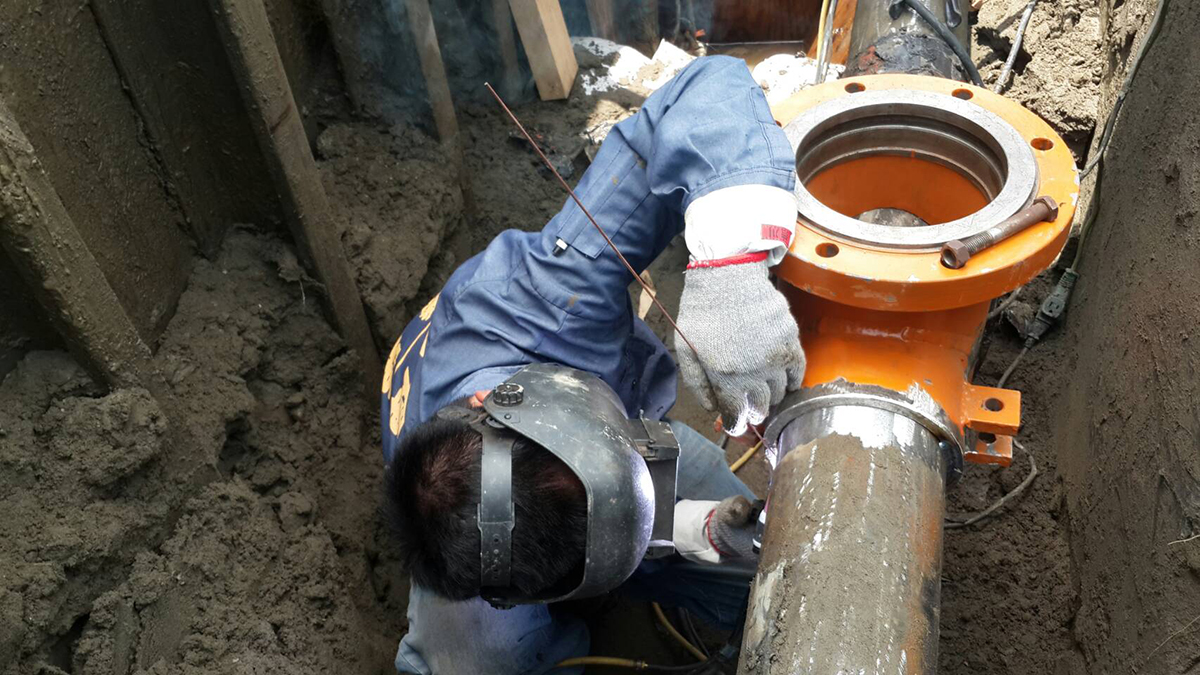

北側模具組焊作業

北側模具焊接完成後進行液滲檢測(PT)及試壓作業

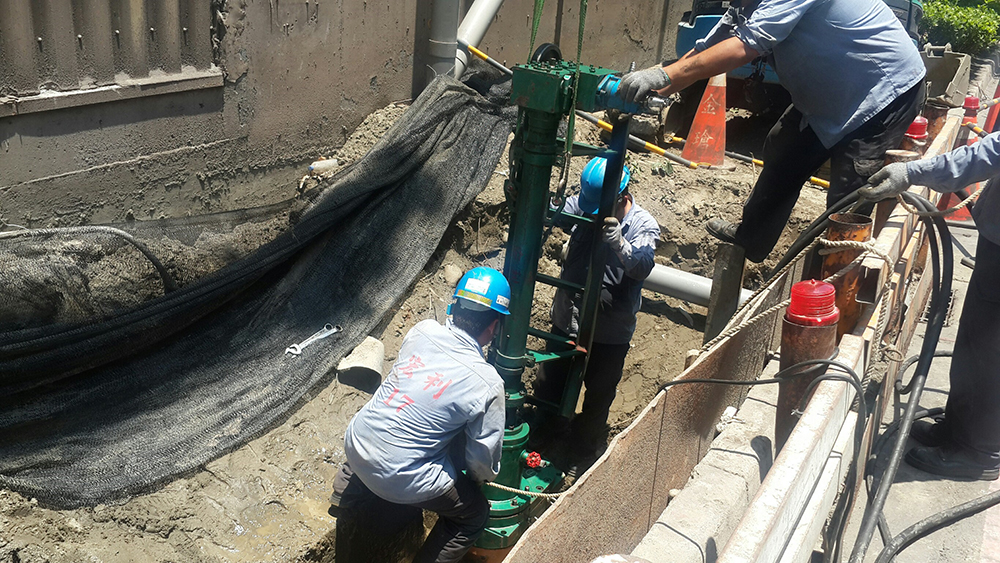

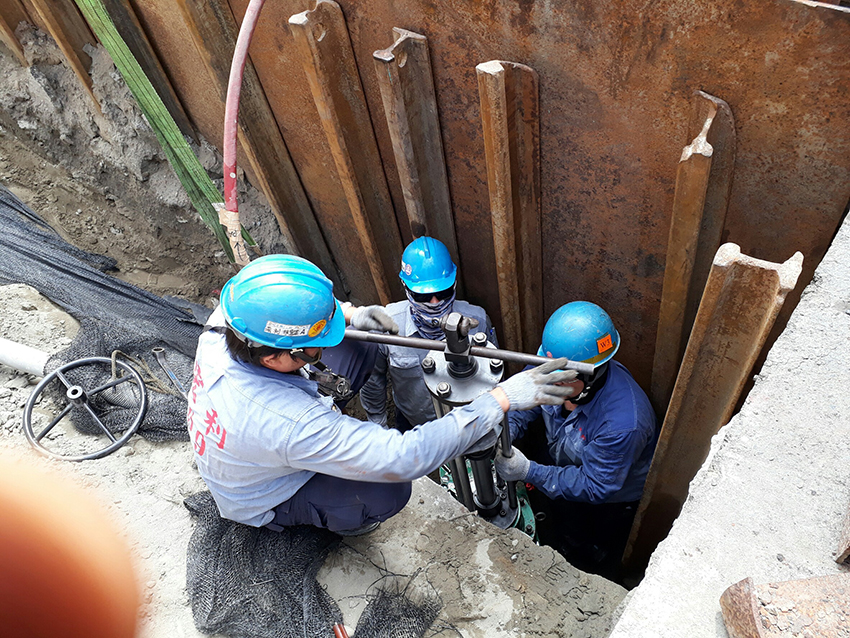

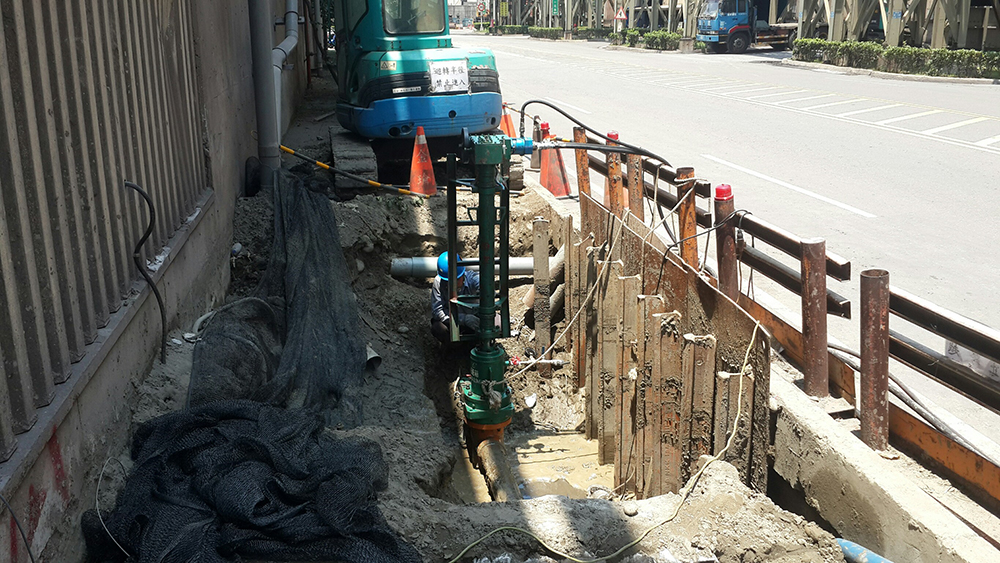

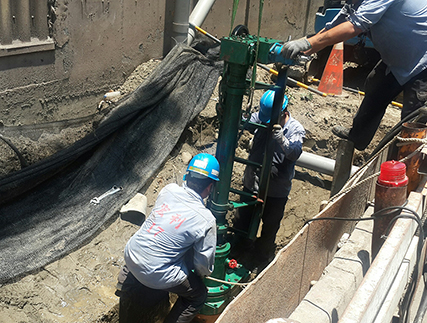

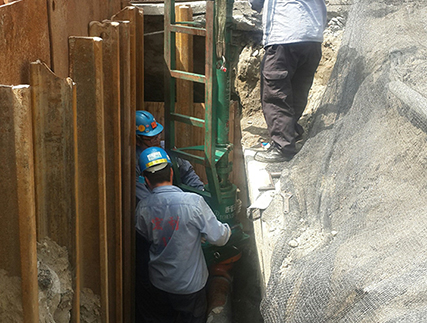

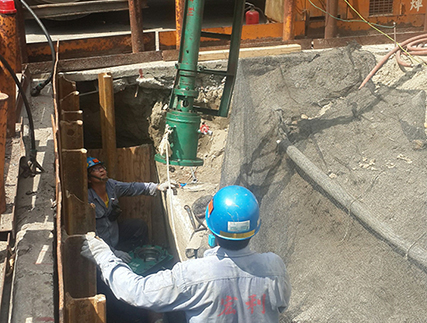

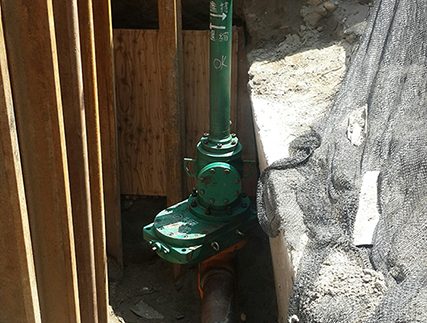

南側安裝夾板閥及開孔機

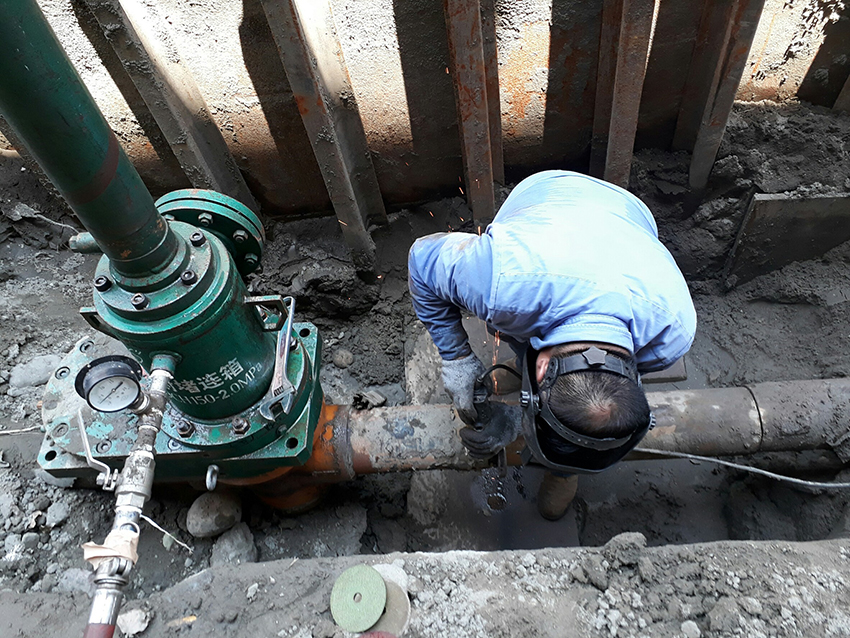

南側開孔機進行斷管作業

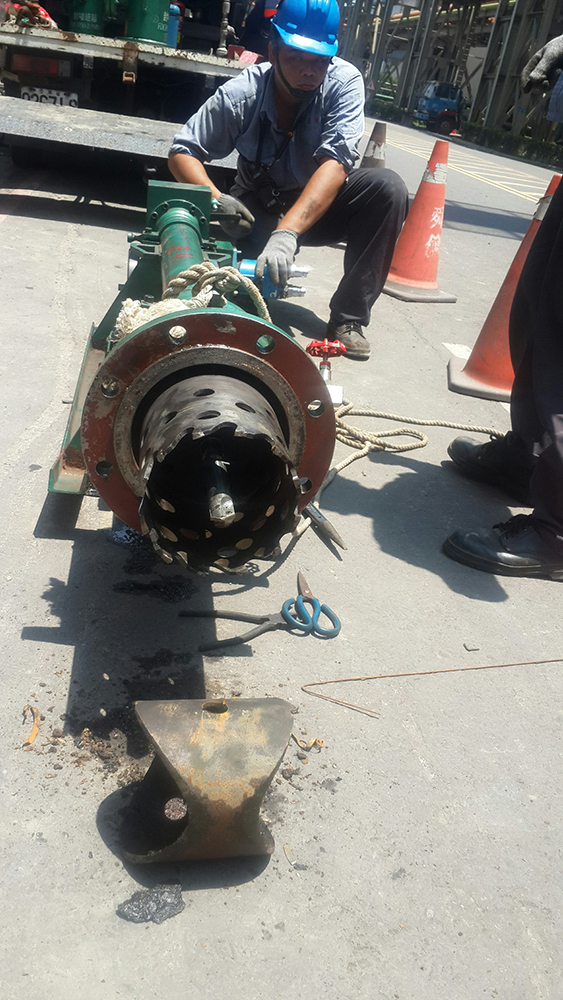

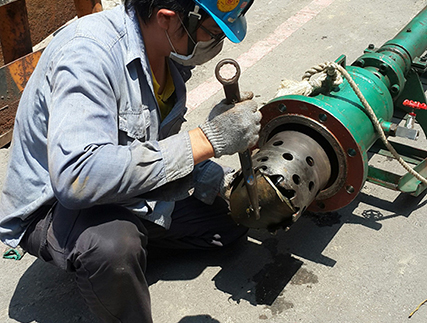

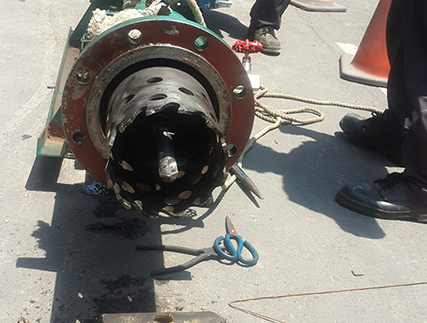

不斷水開孔完成，確認鐵塊取出

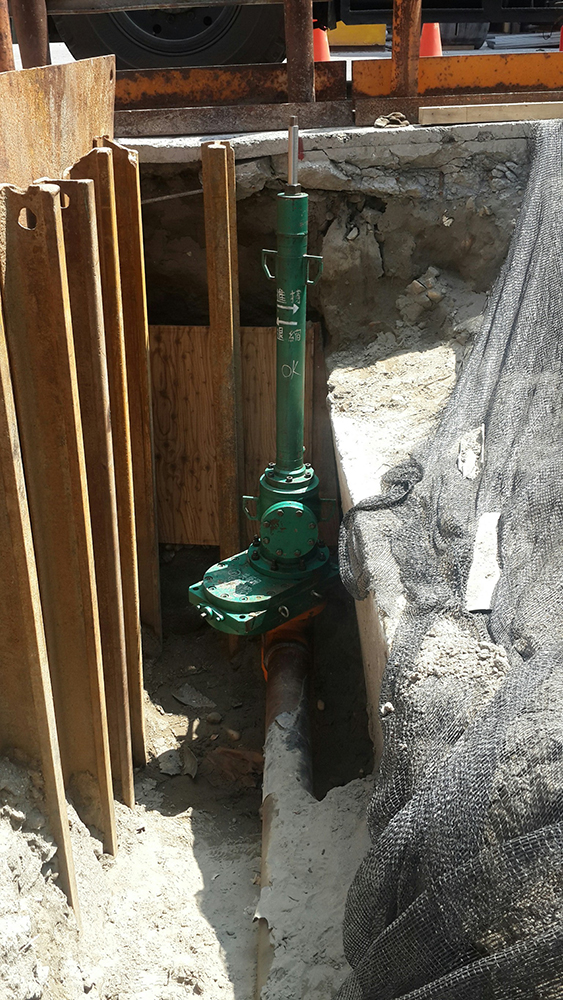

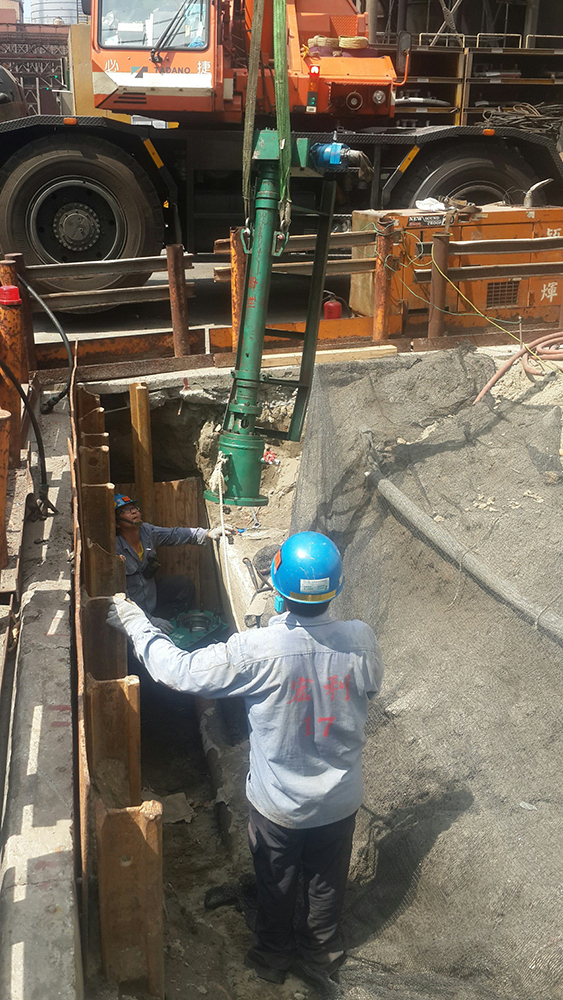

北側安裝夾板閥及開孔機

北側開孔機進行斷管作業

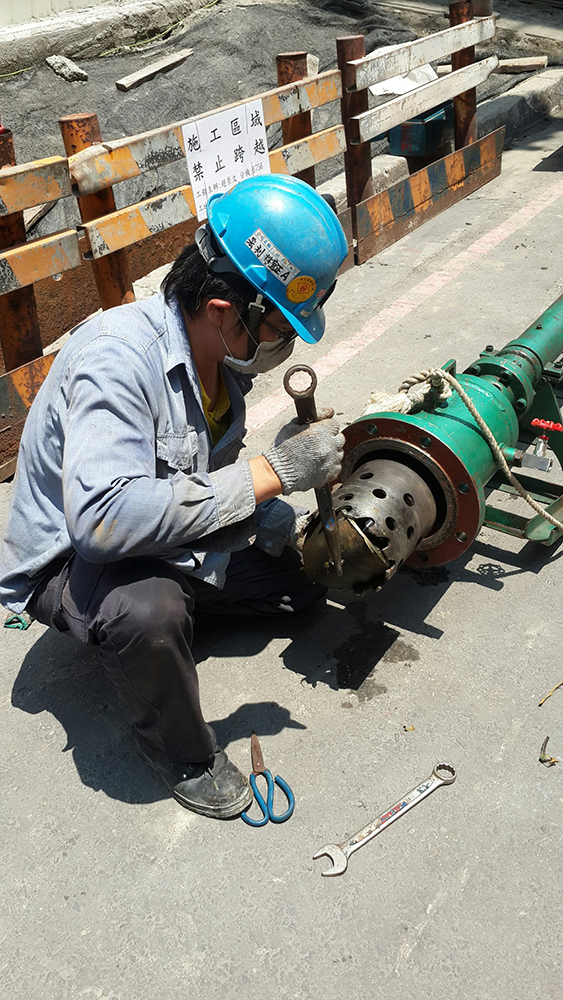

不斷水開孔完成，確認鐵塊取出

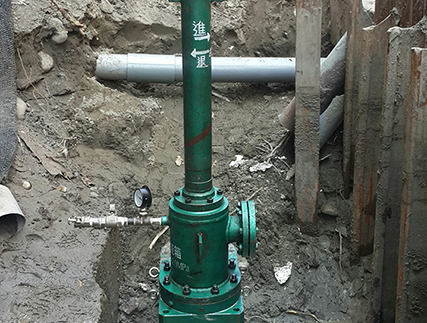

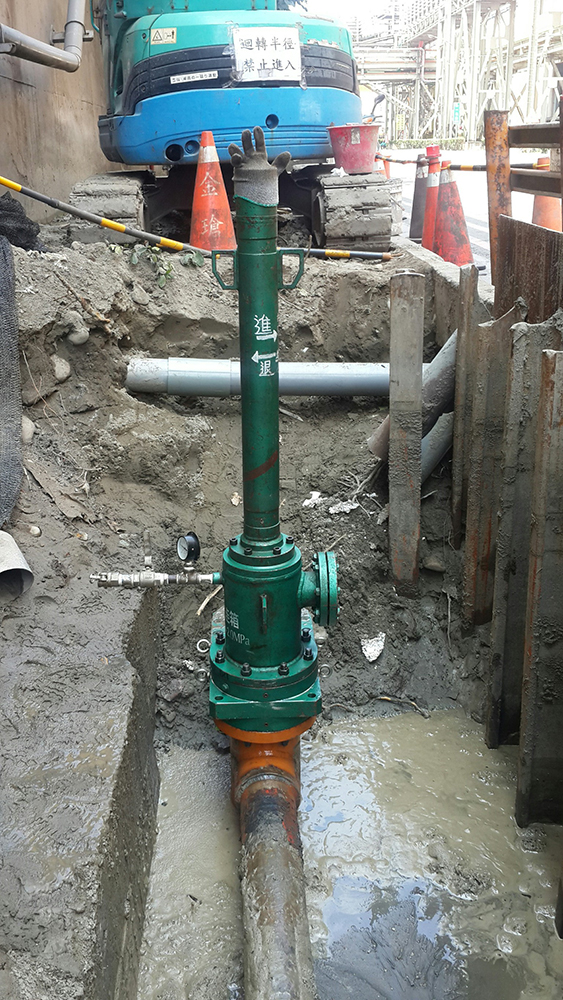

地下消防館南側阻斷作業

地下消防館北側阻斷作業

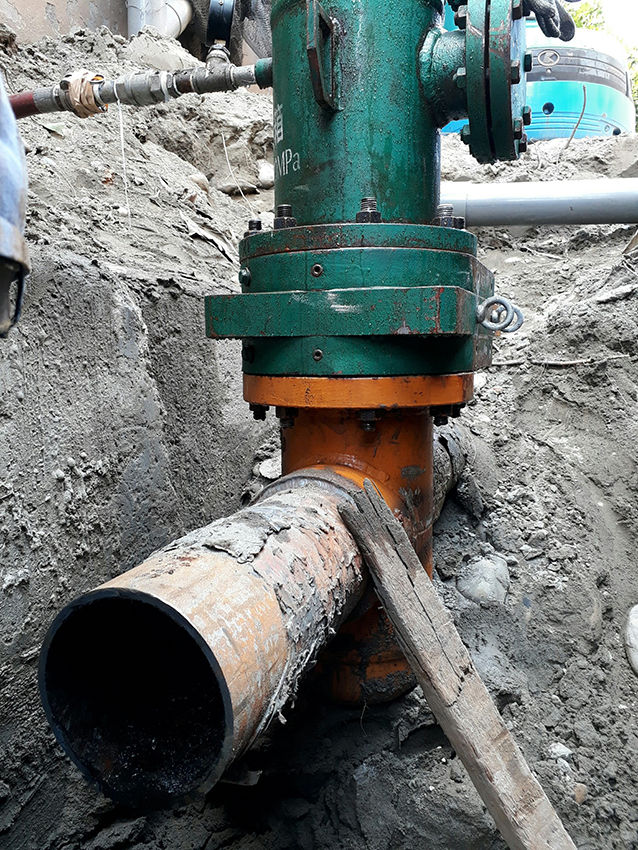

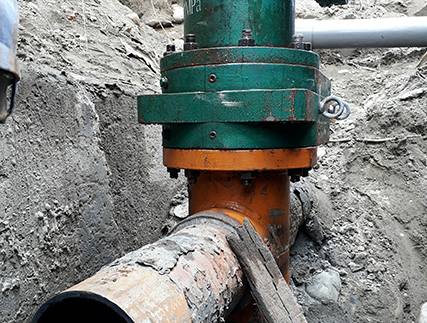

確認阻斷後進行切管作業

切管完成(阻斷率99%，無洩漏)

焊接新管

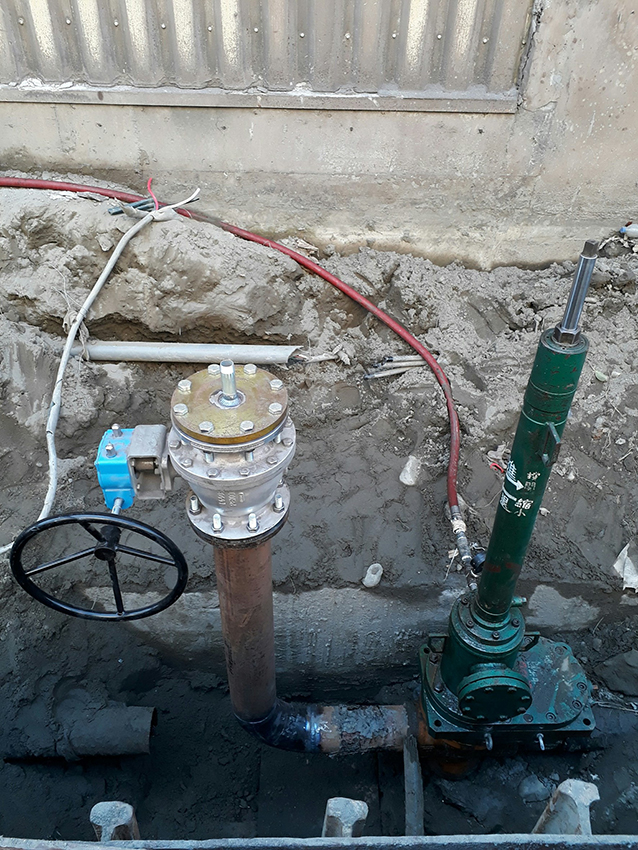

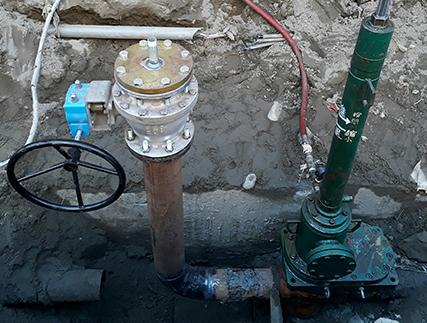

焊接完成後安裝閥件

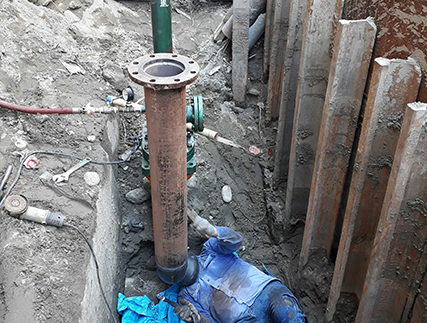

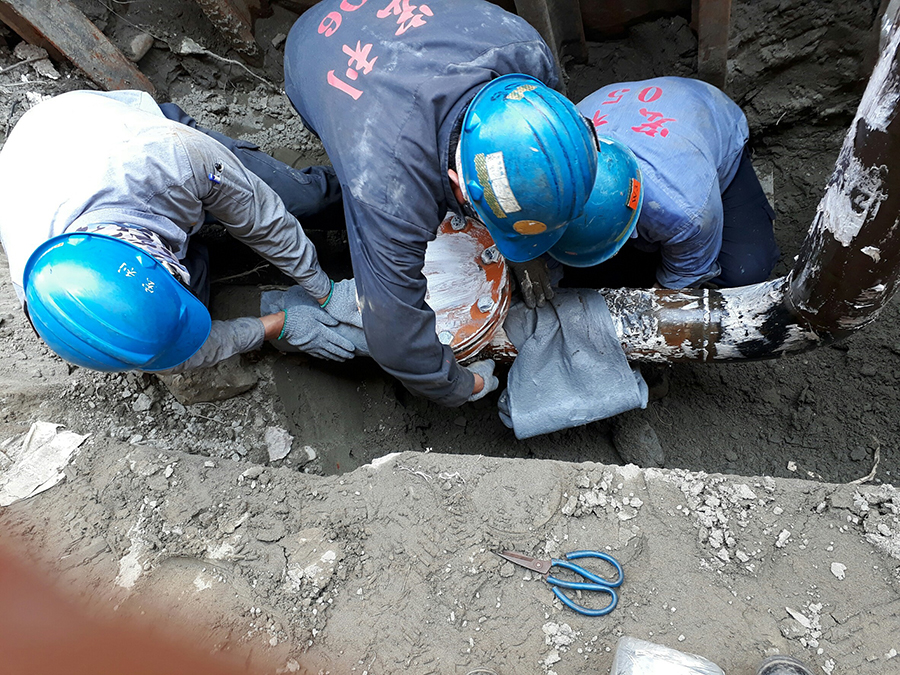

下堵作業安裝

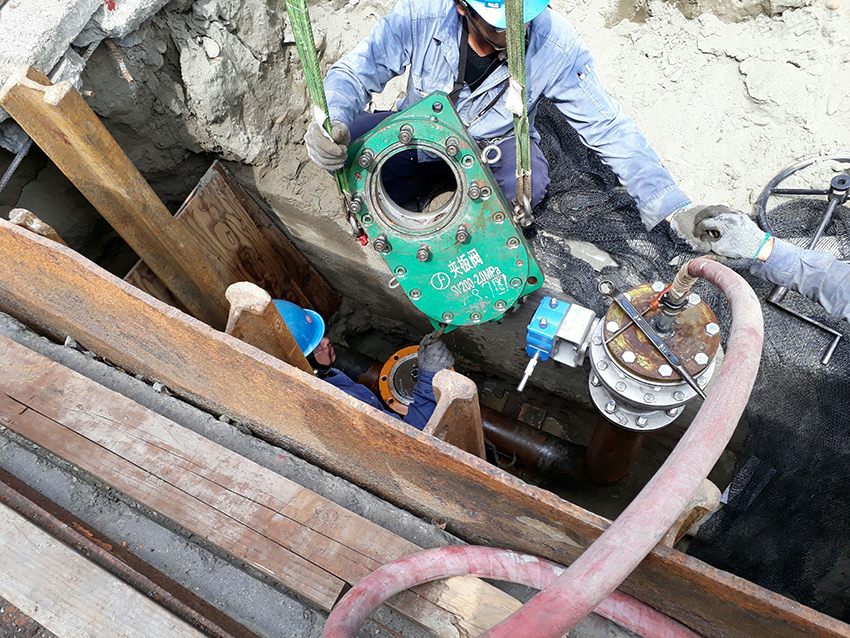

內塞頭安裝完成移除夾板閥

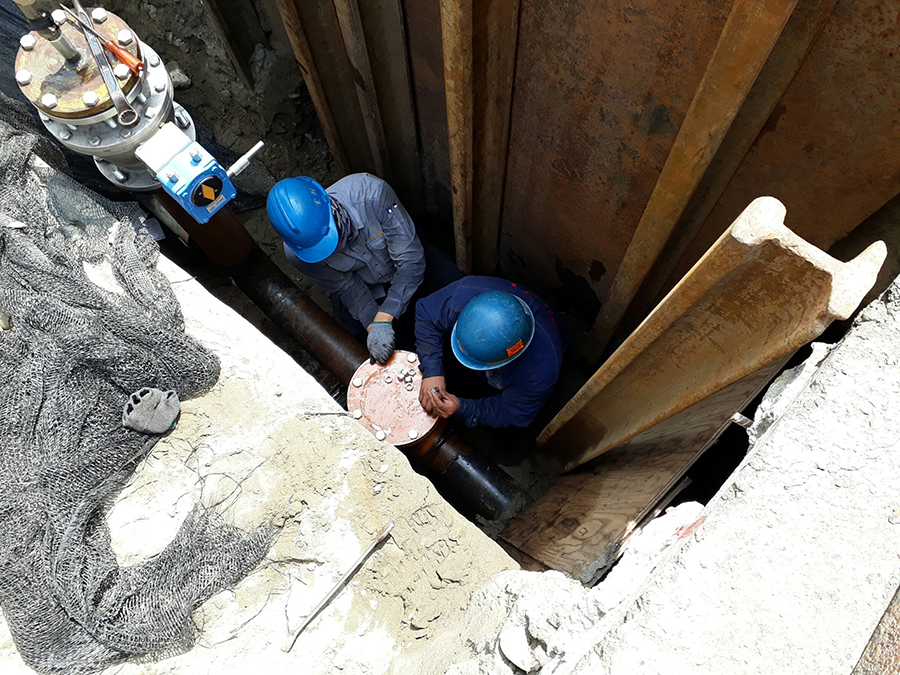

安裝盲法蘭

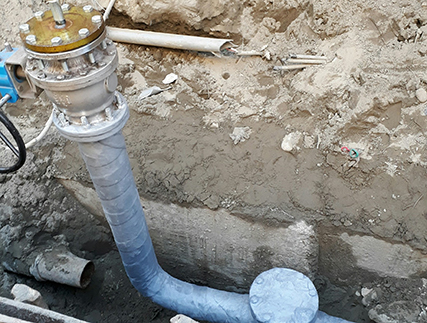

將地下消防管管線進行包覆作業

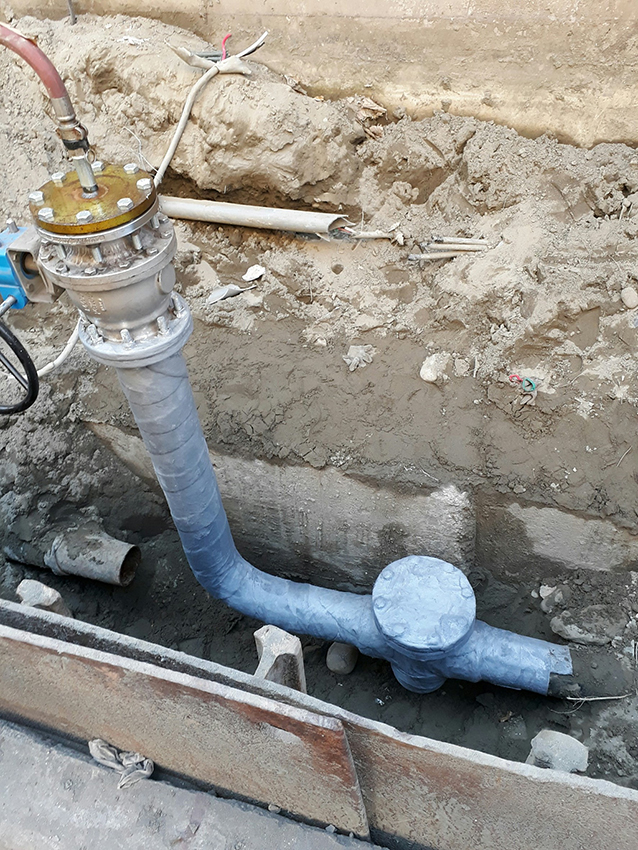

地下消防管管線包覆完成
