內浮頂 是漂浮在油罐液面上隨油品上下升降的浮動頂蓋。
為目前公認最理想降低油品蒸發損耗的一種方法。內浮頂現
大多為彈性密封,彈性密封缺點是:

  1. 材料易老化;
  2. 密封圈與槽壁摩擦過大,導致內浮盤的
    正常作動,而間隙越大也越增加蒸發損耗。
    因此必須定期更換密封材料並進行檢查。

優點:

  1. 成本低。
  2. 施工期短。
  3. 耐腐蝕性。
  4. 不佔容積。
  5. 使用壽命長

步驟:

  1. 現場環境位置確認,並於施作前確認此設備已無運作並且通風作業完成。
  2. 將入槽急救器材至於人孔旁,並於入槽前進行氣體檢測作業,確認數值在允許範圍內才可入槽施工(作業環境: O2> 18% H2S < 10ppm VOC < 10ppm CO < 10ppm)
  3. 將內浮頂內部舊料進行移除作業,並且挪至外部進行裁切。
  4. 安裝延伸板、J型板、PU發泡海綿,並以封帶包覆PU發泡海綿後進行二次刮板安裝作業。
  5. 安裝完成後,交由業主進行複查作業,確認無問題後進行環境整理。

密封圈設計說明

No零件名稱說明
1 PU Envelope
(封帶)
3mm T x 1,200mm W x 192000mmL
寬度的設計以剛好可完全包住海綿的尺寸,並以螺栓固定。 故寬度以海綿的周長為基準。 以兩層包覆來提高長久使用之可靠度。
耐化性良好。可適用於輕油類。(Naphtha, 100% Aromatic)
2 Polyurethane Foam
(海綿)
300mm x 300mm x 2000mm L
圓形海綿是最佳理論設計,八角形式最接近圓形,且於浮艙上下移動時最能保持密封效果。海綿尺寸是依據API規定Rim space可接受偏差為+/-4”,可接受公差為+/-5mm條件下所選用的尺寸。數量則是根據內徑x 3.1416 /2000mmL算出預估數量。實際安裝時會先將海綿壓縮後再進行安裝,因此通常會多預留海綿備份數量。(提供安裝壓縮後足夠之數量)
3 Seal Mounting Plate (延伸板) SUS 304, 3mmT*400mmW*2413mmL
延伸板主要是連結壓板用。安裝簡易,固定於浮艙之SEAL BAR上,迅速簡便。
4 Hold Down Plate
(壓板)
3mmT*397mmW*400mmL
採延伸板連結壓板方式並搭配下方不鏽鋼線圈固定,上下方同時固定並緊貼浮艙,以達到密封效果,更可避免因浮艙下行所產生的反向摩擦力而造成壓板變形。
proimages/cate/cate-wen-10.jpg

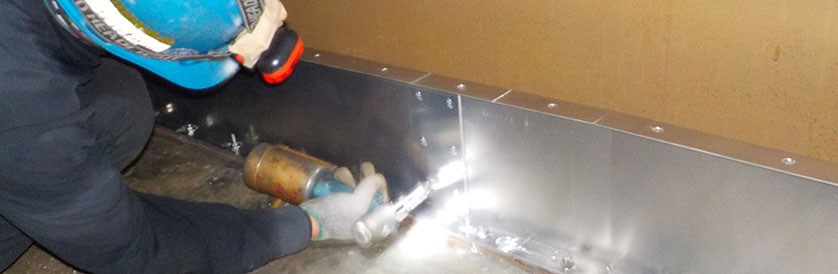

內浮頂拆裝作業

proimages/cate/cate-wen-07.jpg

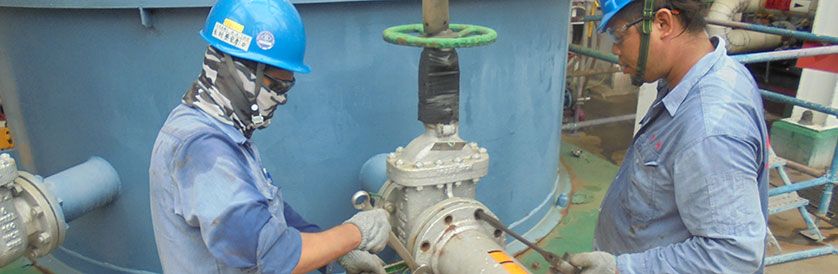

槽類工檢及清理
